大流量反沖洗過濾站--回液反沖過濾站


工作原理

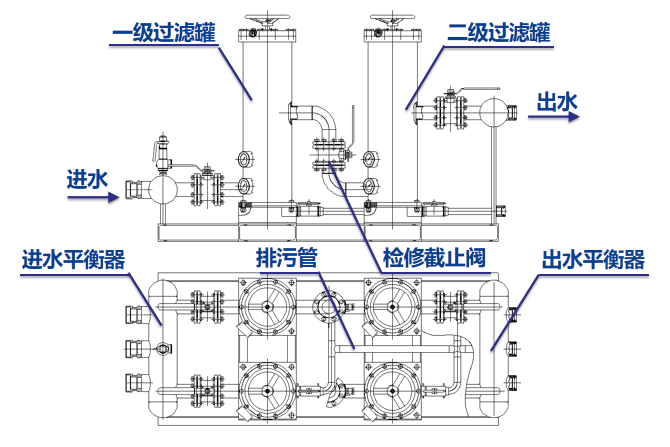

該過濾站采用兩組四罐二級式過濾結構,單組過濾器之間均通過DN65彎頭、無縫鋼管和2 1/2″不銹鋼球閥連接。需要被過濾的液體通過集液器平衡壓力后進入濾腔內,被過濾的液體由內向外流過濾芯,固體污染物被留在了濾芯的內表面,清潔的液體則通過過濾器出口到達使用設備。采用的過濾網為5層不銹鋼網制成,過濾精度高,安裝便利、操作簡單、可靠性高、抗腐蝕能力強等特點。



反沖洗原理

觀察過濾器進出口壓力表的壓差值,建議24小時反沖洗一次,當壓差達到0.3MPa的時候更換濾芯。

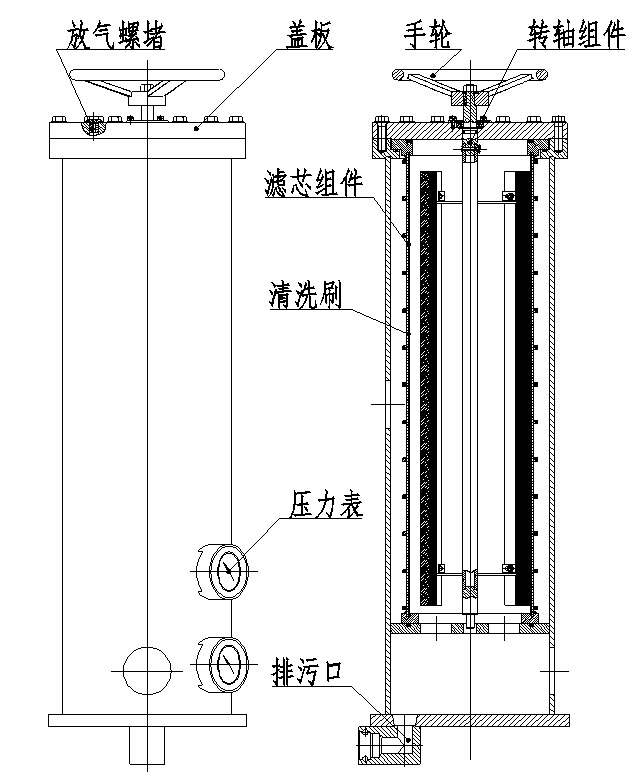

    反沖洗時,只需關閉過濾器前的檢修截止閥,打開位于底部排污閥,旋轉手輪帶動內部鋼絲清洗濾芯內部,過濾后的液體反向倒灌,將聚集在濾芯上的污染物清除出過濾罐,達到徹底清洗濾芯的功能,方便快捷。
